、基面要求
　　養(yǎng)護干燥至少四周以上，含水率不高于6%，
　　平整密實，無裂縫、空鼓等表面缺陷，

　　如需涂裝的地面處于層，并且地下水位較高，則混凝土底層應(yīng)作防水處理，避免地下水上升形成的蒸汽頂起地坪涂層而引起起泡、起殼等不良現(xiàn)象。

　　二、涂裝工藝
　　1． 施工前處理
　　施工前將施工區(qū)域與非施工區(qū)域用紙膠帶隔離出來；
　　在施工現(xiàn)場設(shè)立明確的施工、警示標志。
　　2． 基面處理：
　　般混凝土基面采用地面磨削機整體打磨或手工打磨，表面應(yīng)無水泥渣及疏松的附著物；（舊地坪起層翻新需用銑刨機將舊的地坪銑刨掉。）
　　對于表面光滑、硬度、強度均很好的混凝土或水泥地面采用地面磨削機整體打磨，使基面形成均勻粗糙面，以利于涂層附著；
　　對于有輕微油污的基面可采用銑刨機徹底銑除或用堿液、清洗劑清洗，如油污較嚴重，則應(yīng)考慮重新澆注混凝土；
　　當基面處理結(jié)束后，必須將基層表面清理干凈。
　　3． 底涂：
　　對于疏松、易起砂的混凝土基面，輥涂或噴涂1~2遍環(huán)氧底涂，以達到混凝土基面表面發(fā)黑、發(fā)暗、均勻成膜為宜；

　　此道工序完成后，檢查無漏涂并且必須在底涂實干后（夏季4~8小時，冬季8~12小時）方可進行下道工序。

　　4． 砂漿層：
　　采用無溶劑型環(huán)氧中涂調(diào)配1~2倍50-80目和80~100目石英砂，使用普通鏝刀均勻地刮抹在底涂層上；
　　局部的凹坑應(yīng)用砂漿添平；
　　如果砂漿層施工后不平整，應(yīng)該在其實干后（夏季約6~8小時，冬季約10~20小時）進行打磨修整；
　　打磨后應(yīng)進行必要的清潔、除塵工作；
　　砂漿層施工完畢后必須在其實干后（夏季8~12小時，冬季12~24小時）方可進行下道工序。
　　5．封閉層（2遍）：

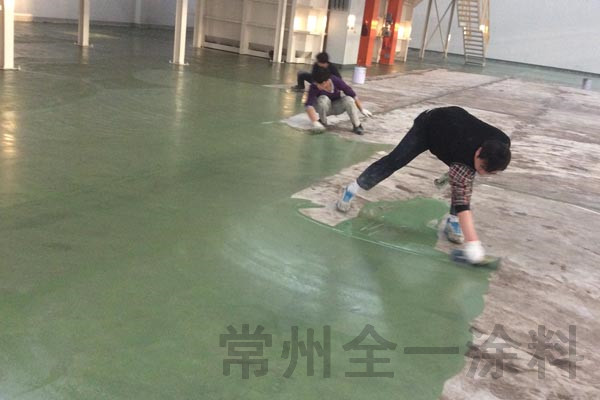

　　采用無溶劑環(huán)氧中涂調(diào)配0.5~1倍粉料（400目硅微粉等），使用普通鏝刀均勻地刮抹在砂漿層上。般涂覆兩遍，以達到徹底封閉砂漿層針孔、毛細孔的作用；
　　封閉層施工后，應(yīng)該在其實干后（夏季約6~8小時，冬季約10~20小時）進行打磨修整，將其表面的鏝刀痕、凸起消除；
　　打磨后應(yīng)進行必要的清潔、除塵工作；
　　封閉層施工完畢后必須在其實干后（夏季8~12小時，冬季12~24小時）方可進行下道工序。
　　6．面涂層：
　　采用環(huán)氧拉毛面涂，用1mm鋸齒鏝刀刮在封閉層上；然后穿上釘鞋用拉毛滾涂來回拉。
　　施工結(jié)束后應(yīng)封閉現(xiàn)場（關(guān)閉門窗、排風(fēng)口等），嚴格保護現(xiàn)場環(huán)境，避免灰塵污染未表干的面涂層，并派人看護現(xiàn)場。

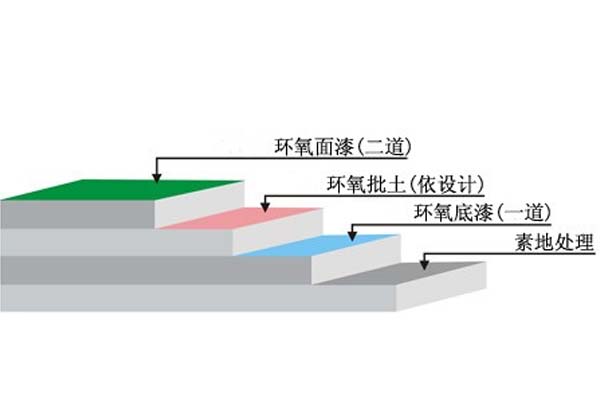

　　三、施工剖面圖

　　四、環(huán)氧樹脂平涂地坪(技術(shù)指標)

試 驗 項 目		參 數(shù) 指 標
干燥時間 （小時）	表干h	≤6
	實干d	≤24
粘接強度，MPa		≥2
邵氏硬度		≥80
耐沖擊性，Kg.cm		50  通過
柔韌性		1mm  通過
耐磨性（700g/500r，失重，g）		≤0.02
抗壓強度，MPa		≥70
拉伸強度, MPa		≥7
彎曲強度，MPa		≥6
耐10%硫酸		56天  無變化
耐10%氫氧化鈉		56天  無變化
耐NaCl，5%		56天  無變化
耐汽油，120#		56天  無變化
耐潤滑油		56天  無變化
